一、概述
IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。供输送80℃以下的清水及物理和化学性质类似清水的液体之用。
IS型泵系列性能范围（按设计点）
转速：2900r/min
流量：6.3-400m3/h
扬程：5-125m
进口直径：50-200mm
系列型谱及主要性能参数见图1、图2、表1；详细性能应参见本公司提供的出厂实验性能曲线。

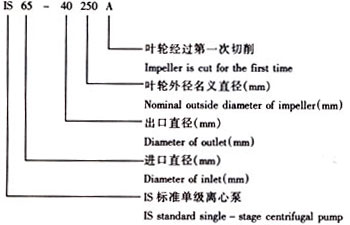

泵型号标记（例如：IS65-40-250A）
二、性能参数表
|
型 号
|
流量
(m3/h)
|
扬程
(m)
|
电机功率 (kW)
|
转速
(r/min)
|
效率
(%)
|
汽蚀余量
(m)
|
|
IS50-32-125
|
12.5
|
20
|
2.2
|
2900
|
60
|
2.0
|
|
6.3
|
5
|
0.55
|
1450
|
54
|
2.0
|
|
|
IS50-32-160
|
12.5
|
32
|
3
|
2900
|
54
|
2.0
|
|
6.3
|
8
|
0.55
|
1450
|
48
|
2.0
|
|
|
IS50-32-200
|
12.5
|
50
|
5.5
|
2900
|
48
|
2.0
|
|
6.5
|
12.5
|
0.75
|
1450
|
42
|
2.0
|
|
|
IS50-32-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.0
|
|
6.3
|
20
|
1.5
|
1450
|
32
|
2.0
|
|
|
IS65-50-125
|
25
|
20
|
3
|
2900
|
69
|
2.0
|
|
12.5
|
5
|
0.55
|
1450
|
64
|
2.0
|
|
|
IS65-50-160
|
25
|
32
|
5.5
|
2900
|
65
|
2.0
|
|
12.5
|
8
|
0.75
|
1450
|
60
|
2.0
|
|
|
IS65-40-200
|
25
|
50
|
7.5
|
2900
|
60
|
2.0
|
|
12.5
|
12.5
|
1.1
|
1450
|
55
|
2.0
|
|
|
IS65-40-250
|
25
|
80
|
15
|
2900
|
50
|
2.0
|
|
12.5
|
20
|
2.2
|
1450
|
46
|
2.0
|
|
|
IS65-40-315
|
25
|
125
|
30
|
2900
|
45
|
2.5
|
|
12.5
|
32
|
4
|
1450
|
41
|
2.5
|
|
|
IS80-65-125
|
50
|
20
|
5.5
|
2900
|
75
|
3.0
|
|
25
|
5
|
0.75
|
1450
|
71
|
2.5
|
|
|
IS80-65-160
|
50
|
32
|
7.5
|
2900
|
73
|
2.5
|
|
25
|
8
|
1.5
|
1450
|
69
|
2.5
|
|
|
IS80-50-200
|
50
|
50
|
15
|
2900
|
69
|
2.5
|
|
25
|
12.5
|
2.2
|
1450
|
65
|
2.5
|
|
|
IS80-50-250
|
50
|
80
|
22
|
2900
|
63
|
2.5
|
|
25
|
20
|
3
|
1450
|
60
|
2.5
|
|
|
IS80-50-315
|
50
|
125
|
37
|
2900
|
54
|
2.5
|
|
25
|
32
|
5.5
|
1450
|
52
|
2.5
|
|
|
IS100-80-125
|
100
|
20
|
11
|
2900
|
78
|
4.5
|
|
50
|
5
|
1.5
|
1450
|
75
|
2.5
|
|
|
IS100-80-160
|
100
|
32
|
15
|
2900
|
78
|
4.0
|
|
50
|
8
|
2.2
|
1450
|
75
|
2.5
|
|
|
IS100-65-200
|
100
|
50
|
22
|
2900
|
76
|
3.6
|
|
50
|
12.5
|
4
|
1450
|
73
|
2.0
|
|
|
IS100-65-250
|
100
|
80
|
37
|
2900
|
72
|
3.8
|
|
50
|
20
|
5.5
|
1450
|
68
|
2.0
|
|
|
IS100-65-315
|
100
|
125
|
75
|
2900
|
66
|
3.6
|
|
50
|
32
|
11
|
1450
|
63
|
2.0
|
|
|
IS125-100-200
|
200
|
50
|
45
|
2900
|
81
|
4.5
|
|
100
|
12.5
|
7.5
|
1450
|
76
|
2.5
|
|
|
IS125-100-250
|
200
|
80
|
75
|
2900
|
78
|
4.2
|
|
100
|
20
|
11
|
1450
|
76
|
2.5
|
|
|
IS125-100-315
|
200
|
125
|
90
|
2900
|
73
|
4.5
|
|
100
|
32
|
15
|
1450
|
73
|
2.2
|
|
|
IS125-100-400
|
100
|
50
|
30
|
1450
|
65
|
2.5
|
|
IS150-125-250
|
200
|
20
|
18.5
|
1450
|
81
|
3.0
|
|
IS150-125-315
|
200
|
32
|
30
|
1450
|
79
|
2.5
|
|
IS150-125-400
|
200
|
50
|
45
|
1450
|
76
|
2.8
|
|
IS200-150-250
|
400
|
20
|
37
|
1450
|
82
|
4.2
|
|
IS200-150-315
|
400
|
32
|
55
|
1450
|
82
|
3.5
|
|
IS200-150-400
|
400
|
50
|
90
|
1450
|
81
|
3.8
|
三、结构说明

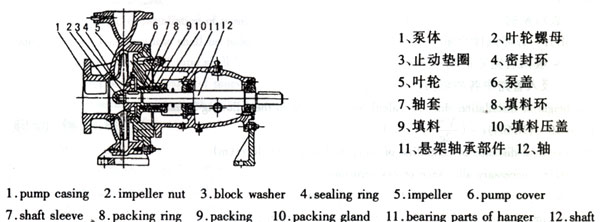

单级离心泵系列根据国际标准ISO2858所规定的性能和尺寸设计的。见图。
泵体和泵盖构成泵的工作室叶轮，轴和滚动轴承等构成泵的转子部件，悬架支撑着泵的转子部件，滚动轴承承受泵的轴向和径向力。泵的轴向密封是由填料压盖9、填料10和填料环8等组成（也可采用机械密封），以防止进气和大量漏水。
为避免轴的磨损，在泵通过填料腔的部位，装有轴套，以便保护轴，轴与轴之间装有“O”型密封圈，防止沿轴表面漏水或进气。
为了平衡轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，对于轴向力不大的情况下，叶轮背面未设密封环和平衡孔。
泵的传动方式是通过弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转，泵适用于50HZ，也适用于60HZ的电源地区使用。
特氟龙卓越的特性：
不粘性： 几乎没有一种固体物质能性地粘在特氟龙涂层表面上，尽管部分粘性材料可能会有些粘性.但基本上所有物质都能轻松去除.
低摩擦系数： 特氟龙的摩瘵系数通常在0.05 ~ 0.20之间，具体取决于载荷、滑动速度与所使用的特定特氟龙涂料种类.
不湿润性： 由于涂覆特氟龙的表面都具有疏油和疏水特性，因此不易被润湿。清洁工作更轻松并彻底在很多情况下，这些表面能实现自清洁.
耐热性： 特氟龙工业涂料能在高达260°C/500°F的温度条件下连续工作；在保证充分通风的条件下，短时使用温度可达315°C /600°F.
独特的电气性能： 在相当广阔的频率范围内，特氟龙具有很高的绝缘强度、很低的介电系数，以及极高的表面电阻.通过特殊技术，材料甚至可以具 有足够的导电性，作为抗静电涂料使用.
低温稳定牲： 许多特氟龙工业涂料能承受严酷极端的温度条件.而不会损失其物理特性.特氟龙工业涂料可以在低至-270°C/-454°F的温度条件 下使用.
耐化学性： 特氟龙通常不受化学环境的影响.目前仅知能影响到特氟龙工业涂料性能的化学品有熔融的碱金属与高反应活性氟化剂.
