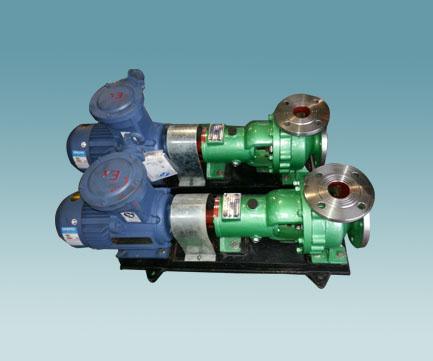

IH 型单级单吸化工离心泵
一：概述
IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。
IH型泵输送介质的温度一般为-20℃～105℃，必要时采用适当的冷却措施，可输送更高温度的液体。
1.1
型号意义
IH50-32-160A-305
IH-国际标准化工泵
50-泵吸入口直径为50mm
32-泵排出口直径为32mm
160-叶轮的名义直径为160mm
A-叶轮外径切割代号
305-泵接触液体零件的材料为ZG1Cr18Ni9Ti
1.2
性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m，设计压力1.6MPa

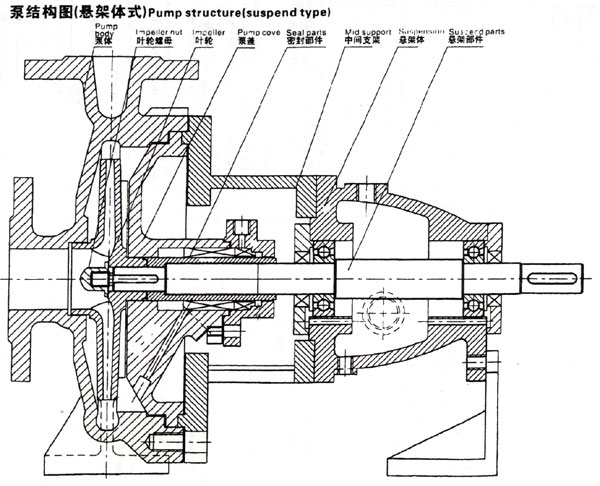

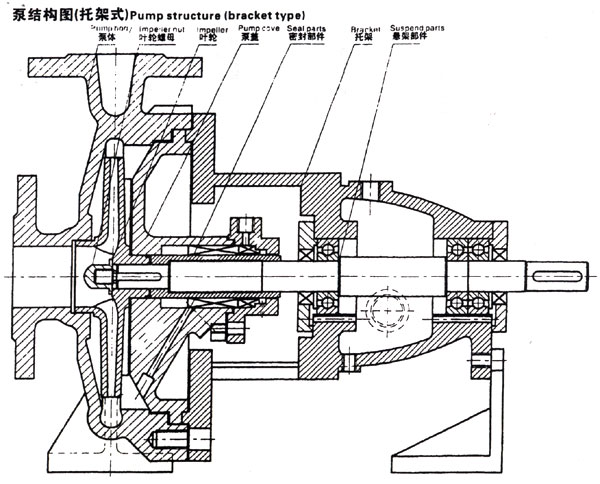

二、泵的结构说明
2.1 IH型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。
泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。
轴封有填料和机械密封等多种形式，可根据输送介质的性质和生产工艺的要求进行选定。
2.2
泵通过联轴器与电机联结，从驱动端看，泵为顺时针方向旋转。
2.3 材料：根据液体的腐蚀情况，可选用相适应的泵过流部分的材质。材质如下表：
|
材质Material
|
ZG0Cr18Ni9
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
代号Code
|
304
|
305
|
306
|
307
|
|
材质Material
|
ZG00Cr14Ni14Si14
|
ZG00Cr18Ni10
|
Cr28
|
ZG00Cr17Ni14Mo2
|
|
代号Code
|
300
|
301
|
203
|
316L
|
IH型化工离心泵工作性能表
|
型号 Type |
泵额定转速Speed n=2900r/min |
泵额定转速Speed n=1450r/min
|
||||
|
流量Q Flow capacity (m3/h) |
扬程H Head (m) |
电机功率 Power (KW) |
流量Q Flow capacity (m3/h) |
扬程 Head （m） |
电机功率 Power （KW） |
|
| IH25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
| IH25-25-160 | 32 | 2.2 | 8 | 0.55 | ||
| IH25-25-200 | 50 | 5.5 | 12.5 | 0.75 | ||
| IH25-25-250 | 80 | 7.5 | 20 | 1.5 | ||
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 55 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | 50 | 30 | ||||
| IH150-125-250 | 200 | 20 | 18.5 | |||
| IH150-125-315 | 32 | 30 | ||||
| IH150-125-400 | 50 | 45 | ||||
| IH200-150-250 | 400 | 20 | 37 | |||
| IH200-150-315 | 32 | 55 | ||||
| IH200-150-400 | 50 | 90 | ||||
