IHG、ISG 系列化工管道离心泵(管道泵)

简介—IHG(ISG)系列单级单吸管道离心泵,是本公司科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同,在IG型基础上派生出适用热水、高温、腐蚀性化工泵。该系列产品具有高效节能、噪音低、性能可靠等特点。且可根据用户需求配备防爆电机(IRG、IHG、ISG、IH…

联系电话:0523-87438970

详情内容/ Content details

一、管道泵产品概述
IHG(ISG)系列单级单吸管道离心泵,是本公司科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同,在IG型基础上派生出适用热水、高温、腐蚀性化工泵。该系列产品具有高效节能、噪音低、性能可靠等特点。且可根据用户需求配备防爆电机(IRG、IHG、ISG、IHGPB等),产品按ISO2858标准设计制造。
二、管道泵特点
1、泵为立式结构,进出口径相同,且位于同一中心线上,可像阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
2、轴封采用机械密封.密封面材料:静环为整体合金或碳化硅、动环为石墨,使用寿命一般在一年以上。
3、安装检修方便,无需拆动管路系统,只要卸下泵体支架螺母即可抽出全部转子部件。
4、可根据使用要求即流量和扬程的需要,采用泵的串、并联运行方式。
5、可根据管路布置的要求采用泵的竖式或横式安装。

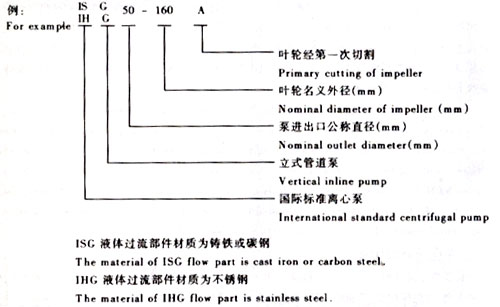

三、管道泵型号意义


四、用途
1、ISG型立式管道泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环。浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
2、IRG型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,使用温度T≤120℃。
3、IHG型立式耐腐蚀离心泵适用于轻纺、石油、化工、制药、卫生、食品、炼油等工业输送化学腐蚀性液体,使用温度T≤100℃。
五、工作条件
1、吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。
2、环境温度≤40度,相对湿度≤95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时说明。

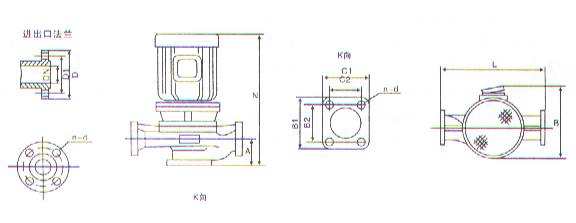

六、IHG(ISG)泵外型及安装图

七、安装说明
1、安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上,以免使泵变形。
3、安装时必须拧紧地脚螺栓,以免启动时振动对泵性能的影响
4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
5、安装后拨动泵轴,叶轮应无摩檫声或卡死现象,否则应将泵拆开检查原因。
八、起动与停车
1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。(具体应按泵上的转向标志为准)
2、打开排气阀,使液体充满整个泵体,待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热,升温速度50℃/小时,以确保各部受热均匀。
起动:
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机,观察泵运行是否正确。
4、调节出口阀开度到所需工况,如用户在泵出口外装有流量或压力表,应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转,如用户在泵出口处装有流量或压力表,应通过调节出口阀门开度,测试泵的电机电流,是电机在额定电流内运行,否则造成泵超负荷运转(即大电流运行)至使电机烧坏。调整好的出口阀门开启大与小和管道工况有关。
5、检查轴封泄漏情况,正常时机械密封泄露应小于3滴/分。
6、检查电机、轴承处温升≤70℃。
停车:
1、高温型先降温,降温速度∠10℃/分。把温度降低到80℃以下,才能停车。
2、关闭吐出管道阀门。
3、关闭电源。
4、关闭进口阀门。
5、如长期停车,应将泵内液体放尽。
九、泵的维护
1、运行中的维护:
(1)、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
(2)、定时检查电机电流值,不得超过电机额定电流。
(3)、泵长期运行后,由于机械磨损,使机组噪音及振动增长时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。
2、机械密封维护:
(1)、机械密封润滑应清洁无固体颗粒。
(2)、严禁机械密封在干磨情况下工作。
(3)如果介质粘度较大或易结晶,停机后应用蒸汽将泵内洗净,以免下次开机时损坏机封。

十、管道泵故障原因及排除方法


故障现象
可能产生的原因
排除方法
1、水泵不出水 a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。
b、电机运行方向不对,电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体,泵腔内有空气。
e、进口供水不足,吸程过高,底阀漏水。
f、管路阻力过大,泵选型不当。
a、检查,去除阻塞物。
b、调整电机方向,紧固电机接线。
c、拧紧各密封面,排除空气。
d、打开泵上盖或排气阀,排尽空气。
e、停机检查。
f、减少管路弯道,重心选泵。
2、水泵流量不足

a、先按1原因检查.
b、管道、泵流道叶轮部分阻塞,水垢沉积,阀门开度不足。
c、电压偏低。
d、叶轮磨损。

a、先按1排除。
b、去除阻塞物,重新调整阀门开度。
c、稳压。
d、更换叶轮。
3、功率过大

a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。

a、调节流量关小出口阀门。
b、降低。
c、更换叶轮。
4、杂音振动 a、管路支撑不稳。
b、液体混有气体。
c、产生气蚀。
d、轴承损坏。
e、电机超载发热运行。
a、稳固管路。
b、提高吸入压力排气。
c、降低真空度。
d、更换轴承。
e、调整按5。
5、电机发热 a、流量过大,超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。

a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。

6、水泵漏水 a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。

a、更换。
b、焊补或更换。
c、修整。
d、紧固。


性能参数


型号
Type
流量
Caacity
扬程
Head m
配用电机
Motor Power
效率
Efficiency
汽蚀余量
Allowance cavition corrosive NPSHr %
m3/h
L/s
功率
power KW
转速
Spee
r/min
IHG(ISG)25-125
3
0.83
20
1.5
2900
36
2
IHG(ISG)25-160
3
0.83
32
2.2
32
2
IHG(ISG)32-125
4.5
1.25
20
2.2
38
2
IHG(ISG)32-160
4.5
1.25
32
3
35
2
IHG(ISG)32-200
4.5
1.25
50
5.5
32
2
IHG(ISG)40-125
6.3
1.75
20
2.2
46
2
IHG(ISG)40-160
6.3
1.75
32
3
40
2
IHG(ISG)40-200
6.3
1.75
50
5.5
33
2
IHG(ISG)40-250
6.3
1.75
80
11
27.5
2
IHG(ISG)50-125
12.5
3.5
20
2.2
60
2
IHG(ISG)50-160
12.5
3.5
32
4
54
2
IHG(ISG)50-200
12.5
3.5
50
7.5
48
2
IHG(ISG)50-250
12.5
3.5
80
15
44
2
IHG(ISG)65-100
25
6.9
12.5
4
72
2
IHG(ISG)65-125
25
6.9
20
4
69
2
IHG(ISG)65-160
25
6.9
32
5.5
65
2
IHG(ISG)65-200
25
6.9
50
11
60
2
IHG(ISG)65-250
25
6.9
80
18.5
50
2
IHG(ISG)65-315
25
6.9
125
30
40
2.5
IHG(ISG)80-100
50
13.9
12.5
5.5
78
3.2
IHG(ISG)80-125
50
13.9
20
5.5
75
3.2
IHG(ISG)80-160
50
13.9
32
11
73
3
IHG(ISG)80-200
50
13.9
50
15
69
3
IHG(ISG)80-250
50
13.9
80
30
63
3
IHG(ISG)80-315
50
13.9
125
55
60
3
IHG(ISG)80-350
50
13.9
150
75
52
3
IHG(ISG)100-125
100
27.8
20
11
76
4.5
IHG(ISG)100-160
100
27.8
32
18.5
75.5
4.2
IHG(ISG)100-200
100
27.8
50
30
74
4.2
IHG(ISG)100-250
100
27.8
80
45
72
4
IHG(ISG)100-315
100
27.8
125
75
65
4
IHG(ISG)100-350
100
27.8
150
90
62
4
IHG(ISG)125-125
160
44.4
20
30
76
4
IHG(ISG)125-160
160
44.4
32
30
75
4
IHG(ISG)125-200
200
44.4
50
55
77
4
IHG(ISG)125-250
200
44.4
80
90
75
5
IHG(ISG)125-315
100
27.8
32
22
1450
62
5
IHG(ISG)125-400
100
27.8
50
37
62
5
IHG(ISG)150-250
200
55.5
20
22
81
4.5
IHG(ISG)150-315
200
55.5
32
37
79
4.5
IHG(ISG)150-400
200
55.5
50
55
75
4.5
IHG(ISG)200-250
400
111.1
20
45
83
4.5
IHG(ISG)200-315
400
111.1
32
75
82
4.5
IHG(ISG)200-400
400
111.1
50
90
81
4.5
IHG(ISG)250-250
550
152.8
20
75
82.5
5
IHG(ISG)250-315
550
152.8
32
90
80
5.5
IHG(ISG)300-250
720
200
20
90
83
6
IHG(ISG)300-315
720
200
32
110
82.5
6

        特氟龙卓越的特性:
        不粘性: 几乎没有一种固体物质能性地粘在特氟龙涂层表面上,尽管部分粘性材料可能会有些粘性.但基本上所有物质都能轻松去除.
         低摩擦系数: 特氟龙的摩瘵系数通常在0.05 ~ 0.20之间,具体取决于载荷、滑动速度与所使用的特定特氟龙涂料种类.
         不湿润性: 由于涂覆特氟龙的表面都具有疏油和疏水特性,因此不易被润湿。清洁工作更轻松并彻底在很多情况下,这些表面能实现自清洁.
         耐热性: 特氟龙工业涂料能在高达260°C/500°F的温度条件下连续工作;在保证充分通风的条件下,短时使用温度可达315°C /600°F.
         独特的电气性能: 在相当广阔的频率范围内,特氟龙具有很高的绝缘强度、很低的介电系数,以及极高的表面电阻.通过特殊技术,材料甚至可以具 有足够的导电性,作为抗静电涂料使用.
        低温稳定牲: 许多特氟龙工业涂料能承受严酷极端的温度条件.而不会损失其物理特性.特氟龙工业涂料可以在低至-270°C/-454°F的温度条件 下使用.
         耐化学性: 特氟龙通常不受化学环境的影响.目前仅知能影响到特氟龙工业涂料性能的化学品有熔融的碱金属与高反应活性氟化剂.

特氟龙涂料详细说明.PDF
